　　產品特點

　　FBCD系列礦用隔爆型抽出式對旋軸流局部通風機(以下簡稱通風機)具有結構緊湊、噪聲小、高風壓、大流量、效率高、逆風性能好等特點。與普通軸流通風機相比，產生同樣的風量和風壓，使用對旋式通風機可減少通風機使用數量或增加通風距離；由于其尺寸緊湊，又便于在工程施工中運輸和安裝使用。

　　通風機執行標準：MT/T 222-2007《煤礦用局部通風機 技術條件》、Q/GXM 002-2019《FBCD礦用隔爆型抽出式對旋軸流局部通風機》。

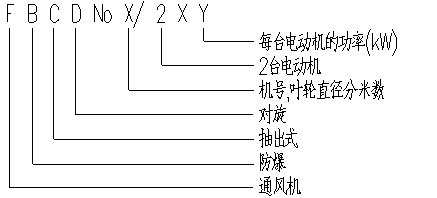

　　結構示意圖及型號意義

　　1、使用環境條件

　　環境空氣溫度為-15℃～+40℃；環境空氣的相對濕度不超過90%；海拔不超過1000m；無強烈振動和腐蝕性氣體等；安裝在有瓦斯氣體爆炸性危險的煤礦井下的進風巷道中。

　　2、工作條件

　　工作電壓為380/660V。亦可根據用戶要求提供660/1140V的工作電壓，且不超過額定值的±5%，電源頻率為50HZ。

安設通風機的基礎應牢固，四周無淋水。通風機的進風口邊緣離地面或頂壁的高度應不小于0.3m。

配用風筒應能承受通風機的最高壓力。

　　3、.使用壽命

　　使用壽命不少于5年,且第一次大修前安全運轉時間不少于13000小時。

　　工作原理

　　1、總體結構及其工作原理、工作特性

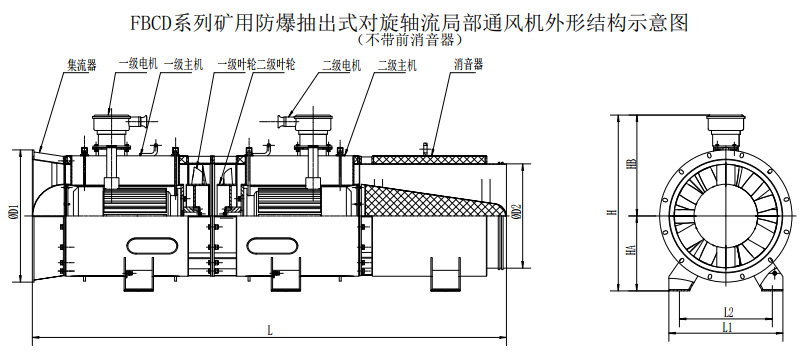

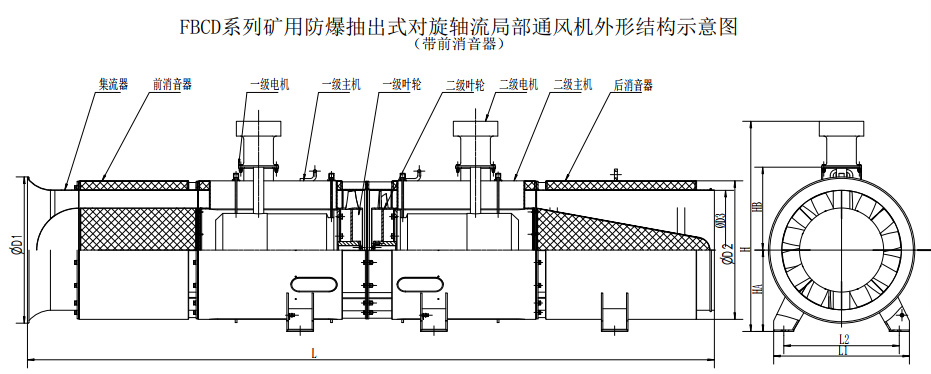

　　該通風機由集風器、機殼、電動機、葉輪、隔流腔、擴散筒、風筒接頭等部分組成(見圖1)。通風機外殼及結構件用鋼板焊接而成，內筒用孔板焊接而成，內襯消聲材料；電動機被密封在內風道內，與風道內的乏風隔離，嚴禁風道內的乏風進入電動機腔室內。該通風機可作井下抽出式通風使用。

　　2、各單元結構之間的機電聯系、系統工作原理

　　通風機采用的是對旋式結構。由兩臺相同功率的電動機分別驅動兩個貼得很近的相對旋轉的葉輪，葉輪采用對旋式布置可以達到大風量、高效率、高風壓的效果。通風機的電動機則應設隔流腔與通風機風道隔離，這樣，在葉輪的作用下，乏風由集流器吸入，經兩級葉輪加壓后送入回風巷或經導風筒排入回風巷，通風機流道中乏風不接觸電動機。而電動機的冷卻風流與巷道中的新鮮風流連通。

　　3、主要部件或功能單元的結構，作用和工作原理

　　通風機的集流器的作用是使氣流加速，保證進氣速度均勻。集流器內筒為整流罩，其作用是促使進氣條件更好，降低風機的噪聲。在風機的進口處必須裝置集流器和整流罩，以構成通風機的進口氣流通道。

　　為保證電動機的安全運行，抽出式風機中將電動機置于隔流腔內，隔流腔一方面使電動機與通風機風道隔離，另一方面供冷卻電動機的風管與新鮮風流連通，以保障電動機能在新鮮風流中運行。

　　通風機在出風口安裝了消聲器，消聲器采用復合消聲裝置，內置玻璃纖維，消聲器中間設計內置芯筒，除了降低噪聲外，其錐形結構為整流體，為風機擴散筒的一部分。

　　4、各單元結構之間的機電聯系和控制系統

　　通風機供電應采用雙回路電源系統，以保證通風機不間斷工作。

　　通風機的啟動應能拖動兩臺電動機的功能，亦能在啟動一臺電動機后延時10s啟動第二臺電動機的功能。

　　技術特性

技術指標		單位	規格FBCD
技術指標		單位	№6.3/2×22	№6.3/2×30	№7.1/2×30	№7.1/2×37	№7.5/2×45	№8.0/2×45	№8.0/2×55	№8.0/2×75
通風 機	葉輪直徑	mm	Φ630	Φ630	Φ710	Φ710	Φ750	Φ800	Φ800	Φ800
	風量	m3/min	500～350	610～510	630～400	650～480	750~500	750～550	750～580	870～620
	靜壓	Pa	400～4000	400～4500	700～5300	700～5600	700~6000	700～6400	700～7500	700～8300
	最高靜壓效率	%	≥65	≥65	≥65	≥65	≥65	≥65	≥65	≥65
	噪聲	LSA(dB)	≤25	≤25	≤25	≤25	≤25	≤25	≤25	≤25
電動 機	電動機型號		YBF3-180M-2	YBF3-200L1-2	YBF3-200L1-2	YBF3-200L2-2	YBF3-225M-2	YBF3-225M-2	YBF3-250M-2	YBF3-280S-2
	功率	kW	2×22	2×30	2×30	2×37	2×45	2×45	2×55	2×75
	額定電壓	V	380/660 /1140	380/660 /1140	380/660 /1140	380/660 /1140	380/660 /1140	380/660 /1140	380/660 /1140	380/660 /1140
	額定電流	A	42.2/24.1/14.1	56.4/32.8/18.9	56.4/32.8/18.9	69.8/40.3/23.0	82.3/47.5/27.4	82.3/47.5/27.4	102.5/59.3/34.2	133.4/77.02/44.5
	額定轉速	r/min	2940	2950	2950	2950	2970	2970	2970	2970
	額定效率	%	91.3	92	92	92.5	92.9	92.9	93.2	93.8
外型尺寸		mm	3190×800×1165		3240×880×1210		3520×880×1210	3834×988×1420
通風機重量		kg	～1710	～1745	～2170	～2170	~2200	～3780	～3800	～3820

　　安裝與調試

　　1、安裝前需進行下列檢查

　　組裝前，應嚴格檢查葉輪與機殼內保護圈之間的徑向間隙，其值不得小于2.5mm；機殼中各密封部位不允許漏風，各外殼組裝后不允許有軸向間隙。

　　葉輪旋轉方向必須符合機殼標志所指示的方向。

　　該通風機必須由專人管理、負責操作。

　　該通風機的安裝和使用必須符合《煤礦安全規程》的有關規定。并且在運行之前，必須按規定牢固的接好內、外接地線。

　　通風機電動機冷態絕緣電阻不得低于50 MΩ，否則應進行處理。

　　隔爆零部件無缺損或丟失，未使用的電動機可不拆檢。

　　2、電流的引入

　　根據使用條件的不同，選擇合適的電纜線。

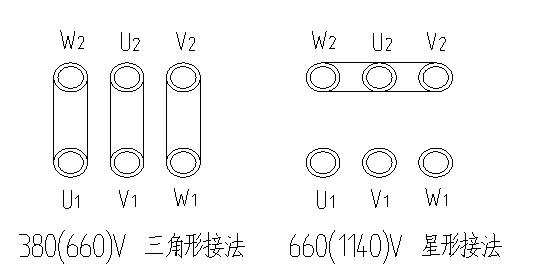

　　電動機引入線接頭剝皮連接處裸露端不大于1.5mm。并按照電動機使用說明書要求對電動機進行安裝。電動機接線盒中六端子在改變接法時，可適應兩種不同電壓(見圖2)。電動機的相序U、V、W需與接入的外電源相序A、B、C相對應，電動機轉向從軸伸端視應為順時針方向，否則電動機將反轉。

　　括弧中的值表示電動機的額定電壓為660/1140V時所對應的圖為此類電動機的接線方式

　　電動機引入的電纜芯線，需用接線壓板或弓形墊圈壓緊固定，防止電纜竄動。

　　通風機的電氣設備應符合《煤礦安全規程》的有關規定。

　　點動電動機，葉輪應無卡滯現象。

　　使用與操作

　　1、通風機的啟動

　　通風機前應設置安全風窗，啟動通風機前先打開安全風窗，運轉正常后，逐漸關閉安全風窗。

　　啟動通風機前應檢查通風機和開關附近10m以內的瓦斯含量，瓦斯?jié)舛炔怀^0.5%時，方可啟動通風機，若瓦斯超限，應采取相應的措施。

　　電動機合閘后，若電動機不運轉，應迅速拉閘，查清原因后在啟動。

　　電動機允許在冷態下連續啟動兩次，啟動間隔時間不少于1min，在熱態下，只允許啟動一次，其下次啟動應間隔1h。

　　通風機按Ⅰ、Ⅱ級的順序分別啟動，首先應啟動第Ⅰ級，第Ⅱ級延時10s啟動。

　　通風機啟動后，若有異常情況，應及時處理。

　　通風機在正常運轉時，不得隨意停機。

　　風筒直徑不應小于風機出口直徑，風筒布置要平、直、穩、緊，防止急拐彎。風筒懸掛亦平直。當風筒直徑不同時，應用彎徑接頭連接。

　　通風機在運行時，必須監測風筒內瓦斯?jié)舛?，風筒內的瓦斯?jié)舛瘸^2.5%時，應按煤礦井下排放局部積聚瓦斯的安全規程處理。

　　通風機在運行中，軸承升溫不得超過95℃（溫度計法），聲音應正常。當軸承損壞時，應及時更換軸承。

　　使用一段時間后，由于煤塵堵塞消聲孔，固而必須用高壓氣流沖洗，否則會使通風機噪聲增大。

　　通風機每6個月定期檢查一次，檢查機器全部零部件。

　　通風機在不使用時應放置在空氣流通、干燥的地點，防止受潮腐蝕及其它損失。

　　電動機軸承每運行6個月至少檢查一次，如發現軸承潤滑脂變質或泄漏必須及時更換，更換前須用汽油將軸承清洗干凈。潤滑脂采用ZL-3鋰基潤滑脂(SY142-75)，加入量為軸承室空腔凈容積的1/2。(對180000系列密封軸承在使用壽命期內不必更換潤滑脂)。其中№7.1號以上（含）通風機的電動機有注油裝置，電動機每運行600小時應注一次油，注油量約為25ml。

　　2、有下列情況，操作人員應及時處置并通知有關部門

　　運轉過程中，聲音突然發生變化，轉速減慢，發生單相運轉等故障時。

　　電纜過熱或電動機有焦味時。

　　電動機接線盒外殼溫度高于80℃時。

　　故障分析與排除

故障現象	故障原因	處理方法
1、風機不能起動	電源未接通	檢查開關、熔體、各接觸點及電動機引出線頭
	繞組斷路	將斷路部位加熱到絕緣等級允許的溫度155℃，使漆軟化，然后將線挑起，用同規格線將斷掉部分補焊后，包好絕緣，再經涂漆、烘干處理
	電機繞組接地或相間短路	處理方法同上，只是將接地或短路部位墊絕緣，然后涂漆、烘干
	熔體燒斷	查處原因，排除故障，按電動機規格配置新熔體
	控制設備接線錯誤	校正接線
2、風機接入電源后，熔體被灼斷	單相起動	檢查電源線、電動機引出線、熔斷器、開關各接觸點，找出斷線或假接故障后進行修復
	電動機或葉輪被卡住	檢查設備，排除故障
	電源到電動機之間的電纜短路	檢查短路點后進行修復或更換電纜
3、絕緣電阻低	繞組受潮或被水淋濕	進行干燥處理
3、絕緣電阻低	繞組絕緣老化	經鑒定可以繼續使用，可經干燥、重新涂體處理；若絕緣老化，不能安全運行時，需更換絕緣
4、風機通電后不起動，嗡嗡響	電源未能全部接通	檢查熔斷器的熔體并更換灼斷的熔體；緊固松動的接線柱；用搖表檢查電源線的斷線或假借故障并修復
4、風機通電后不起動，嗡嗡響	電壓過低	電源電壓太低時，應與變電所聯系解決；電纜線壓降太大造成電壓過低時，應改用粗電纜
5、風機運行時有雜音	軸承磨損。有故障	檢修或更換軸承；清洗軸承，添加潤滑脂
	定、轉子鐵心松動	檢查振動原因，重新壓緊鐵心進行處理
	電動機氣隙不均勻，定、轉子相擦	調整氣隙，提高裝配質量
6、軸承發熱超過規定	潤滑脂過多或過少	潤滑脂的填充量為軸承室容積的1/2
	內蓋偏心，與軸相擦	修理軸承內蓋，是之與軸的間隙適當
	軸承有故障、磨損和雜物	更換損壞的軸承，對含有雜質的軸承進行清洗、換油
7、送風距離太短	風機選型錯誤	根據送風距離選擇合適的規格
	風筒直徑選擇錯誤	根據風機出風口直徑選擇風筒直徑，風筒直徑不得小于出風口直徑
	風筒吊掛質量差或風筒漏風	風筒吊掛力求平、直、緊，及時放掉風筒內的積水，以減少風筒阻力；及時修補風筒和堵補風筒針眼
8、風機外殼帶電	電動機繞組受潮，絕緣嚴重老化	電動機烘干處理，老化的絕緣更換
8、風機外殼帶電	引出線與接線盒接地	包扎引出線絕緣或更換引出線，修理或更換接線盒
9、風機起動困難，葉輪轉速較低	電源電壓過低	用萬用表檢查電動機輸入電源電壓大小，然后進行處理
9、風機起動困難，葉輪轉速較低	重繞時繞組匝數過多	按正確繞組匝數重繞
10、風機機殼過熱	電源電壓過高或過低，	電源引起時，應與變電所聯系；電纜線壓降太大造成電壓過低時，應改用粗電纜
	送風距離過長或出口堵塞，風機的進風量太小	減少送風距離或檢查出風口，排除故障物
	定、轉子鐵心相擦	檢查故障原因，如果軸承間隙超限，則應更換軸承；如果轉軸彎曲，則需調直；鐵心松動或變形時應處理鐵心，消除故障
11、風機振動	軸承磨損，間隙不合格	檢查軸承間隙
	電動機氣隙不均勻，定、轉子相擦	調整氣隙，提高裝配質量
	電機轉子不平衡	重校動平衡或更換轉子
	電機固定螺栓松動	緊固螺栓或更換不合格的螺栓
	電機轉軸彎曲	校直轉軸或更換轉子
