FB系列礦用隔爆型壓入式軸流局部通風機

隔爆型壓入式軸流局部通風機（亦稱單級風機）適用于在煤礦巷道掘進初期，或者巷道斷面不太大，對風機的風量、壓力要求不高時使用。主要由集流器、前消音器（選配）、主機、電動機、葉輪、后消聲器(有后導葉)等部分組成。　　結構示意圖 ? 　　工作原理　　風機葉輪獲得電動機能量后高速旋轉，葉片對周圍氣體做功，氣流產生與葉片旋向相同的旋繞速度，設置導葉讓空氣通過時產生一個與葉輪旋向相反的預選速度，此預選速度與葉片誘導的旋流速度相抵消，氣流形成單一軸向速度，風機達到較高運行效率。　　使用環境條件　　環境溫度為-15℃～+40℃；風機的安裝位置標高為-1000m～+1000m；平均每月最高相對濕度不超過90%（+25℃時）；安裝在有瓦斯氣體爆炸性危險的礦井進風巷道中，與正壓風筒配套使用；輸送介質無強烈腐蝕性；無強烈振動。　　工作條件　　如無特殊要求，工作電壓為380V/660V。亦可根據用戶要求提供660V/1140V的工作電壓，且不超過額定值的±5%，電源頻率為50HZ。　　型號的組成及其代表意義　　名稱：礦用隔爆型壓入式軸流局部通風機　　技術特性　　標準狀態下空氣動力性能參數見下表。技術指標單位 FB系列礦用隔爆型壓入式軸流通風機性能參數表1 №4.0/2.2 №4.0/4 №5.0/5.5 №5.0/7.5 №5.6/11 №5.6/15 №5.6/18.5 通風機風 ???量 m3/min 140~85 150～110 240~120 260～120 330~180 390~190 420~200 全 ???壓 Pa 400~800 400~1100 500~1200 500~1400 500~1600 600~1900 600~2100 葉輪直徑 mm Φ400 Φ400 Φ500 Φ500 Φ560 Φ560 Φ560 最高全壓效率 % ≥75 ≥75 ≥75 ≥75 ≥80 ≥80 ≥80 噪聲 (LSA) dB ≤30 ≤30 ≤30 ≤30 ≤25 ≤25 ≤25 徑向間隙 mm 1.0~1.25 1.0～1.75 1.0～1.95 電動機型 ???號 ? YBF2-90L-2 YBF2-112M-2 YBF2-132S1-2 YBF2-132S2-2 YBF2-160M1-2 YBF2-160M2-2 YBF2-160L-2 功 ???率 kW 2.2 4 5.5 7.5 11 15 18.5 額定電壓 V 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 額定電流 A 4.72/2.73 2.73/1.58 ??8.2/4.73 ? 4.73/2.7 11.1/6.41 6.41/3.72 15/ 8.69 8.69/5.02 21.8/12.59 12.59/7.3 29.4/16.97 16.97/9.83 35.5/20.05 20.05/11.6 額定轉速 r/min 2840 2890 2900 2900 2930 2930 2930 額定效率 % 80.5 85.5 85.5 86.2 87.2 88.2 89.0 外形尺寸(長×寬×高) mm 1080×561×750 1349×624×898 1646×696×968 重? ?量 kg ～95 ～100 ～224 ～232 ～317 ～332 ～350 ? 技術指標單位 FB系列礦用隔爆型壓入式軸流通風機性能參數表2 №6.0/22 №6.3/18.5 №6.3/22 №6.3/30 №7.1/30 №7.1/37 通風機風? 量 m3/min 490~260 410~220 480~280 560~270 630~310 700~370 全? 壓 Pa 450~2450 450~2100 500~2300 700~2900 600~2600 700~2900 葉輪直徑 mm Φ600 Φ630 Φ630 Φ630 Φ710 Φ710 最高全壓效率 % ≥80 ≥80 ≥80 ≥80 ≥80 ≥80 噪聲 (LSA) dB ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 徑向間隙 mm 1.0～2.1 1.0～2.2 1.05～2.45 電動機型? 號 ? YBF2-180M-2 YBF2-160L-2 YBF2-180M-2 YBF2-200L1-2 YBF2-200L1-2 YBF2-200L2-2 功? 率 kW 22 18.5 22 30 30 37 額定電壓 V 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 380/660 660/1140 額定電流 A 42.2/ 24.1 24.1/14.1 35.5/20.05 20.05/11.6 42.2/ 24.1 24.1/14.1 56.4/ 32.8 32.8/18.9 56.4/ 32.8 32.8/18.9 69.8/ 40.3 40.3/23.0 額定轉速 r/min 2940 2930

0.0 元 ~~0.0 元~~

壓入式局部通風機

產品描述

　　產品特點

　　隔爆型壓入式軸流局部通風機（亦稱單級風機）適用于在煤礦巷道掘進初期，或者巷道斷面不太大，對風機的風量、壓力要求不高時使用。主要由集流器、前消音器（選配）、主機、電動機、葉輪、后消聲器(有后導葉)等部分組成。

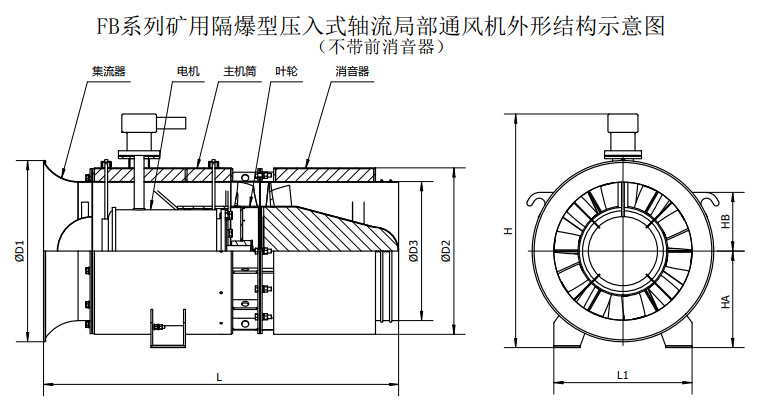

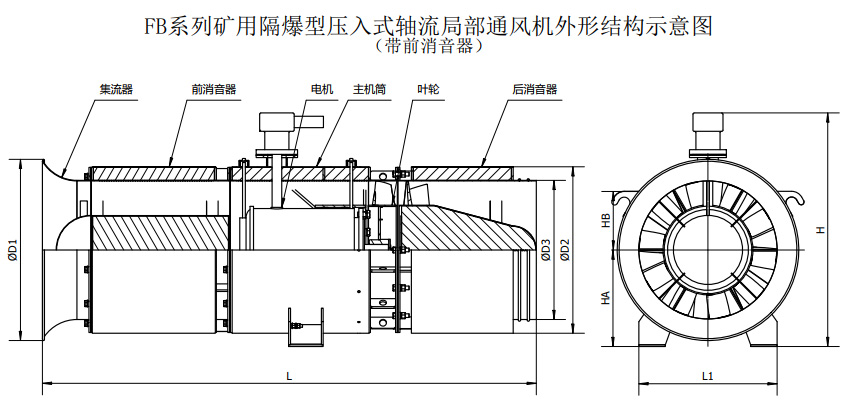

　　結構示意圖

　　工作原理

　　風機葉輪獲得電動機能量后高速旋轉，葉片對周圍氣體做功，氣流產生與葉片旋向相同的旋繞速度，設置導葉讓空氣通過時產生一個與葉輪旋向相反的預選速度，此預選速度與葉片誘導的旋流速度相抵消，氣流形成單一軸向速度，風機達到較高運行效率。

　　使用環境條件

　　環境溫度為-15℃～+40℃；風機的安裝位置標高為-1000m～+1000m；平均每月最高相對濕度不超過90%（+25℃時）；安裝在有瓦斯氣體爆炸性危險的礦井進風巷道中，與正壓風筒配套使用；輸送介質無強烈腐蝕性；無強烈振動。

　　工作條件

　　如無特殊要求，工作電壓為380V/660V。亦可根據用戶要求提供660V/1140V的工作電壓，且不超過額定值的±5%，電源頻率為50HZ。

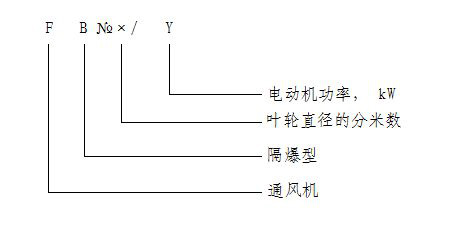

　　型號的組成及其代表意義

　　名稱：礦用隔爆型壓入式軸流局部通風機

　　技術特性

　　標準狀態下空氣動力性能參數見下表。

技術指標		單位	FB系列礦用隔爆型壓入式軸流通風機性能參數表1
技術指標		單位	№4.0/2.2	№4.0/4	№5.0/5.5	№5.0/7.5	№5.6/11	№5.6/15	№5.6/18.5
通風機	風量	m3/min	140~85	150～110	240~120	260～120	330~180	390~190	420~200
	全壓	Pa	400~800	400~1100	500~1200	500~1400	500~1600	600~1900	600~2100
	葉輪直徑	mm	Φ400	Φ400	Φ500	Φ500	Φ560	Φ560	Φ560
	最高全壓效率	%	≥75	≥75	≥75	≥75	≥80	≥80	≥80
	噪聲 (LSA)	dB	≤30	≤30	≤30	≤30	≤25	≤25	≤25
	徑向間隙	mm	1.0~1.25		1.0～1.75		1.0～1.95
電動機	型號		YBF2-90L-2	YBF2-112M-2	YBF2-132S1-2	YBF2-132S2-2	YBF2-160M1-2	YBF2-160M2-2	YBF2-160L-2
	功率	kW	2.2	4	5.5	7.5	11	15	18.5
	額定電壓	V	380/660 660/1140	380/660 660/1140	380/660 660/1140	380/660 660/1140	380/660 660/1140	380/660 660/1140	380/660 660/1140
	額定電流	A	4.72/2.73 2.73/1.58	8.2/4.73 4.73/2.7	11.1/6.41 6.41/3.72	15/ 8.69 8.69/5.02	21.8/12.59 12.59/7.3	29.4/16.97 16.97/9.83	35.5/20.05 20.05/11.6
	額定轉速	r/min	2840	2890	2900	2900	2930	2930	2930
	額定效率	%	80.5	85.5	85.5	86.2	87.2	88.2	89.0
外形尺寸(長×寬×高)		mm	1080×561×750		1349×624×898		1646×696×968
重量		kg	～95	～100	～224	～232	～317	～332	～350

技術指標		單位	FB系列礦用隔爆型壓入式軸流通風機性能參數表2
技術指標		單位	№6.0/22	№6.3/18.5	№6.3/22	№6.3/30	№7.1/30	№7.1/37
通風機	風量	m3/min	490~260	410~220	480~280	560~270	630~310	700~370
	全壓	Pa	450~2450	450~2100	500~2300	700~2900	600~2600	700~2900
	葉輪直徑	mm	Φ600	Φ630	Φ630	Φ630	Φ710	Φ710
	最高全壓效率	%	≥80	≥80	≥80	≥80	≥80	≥80
	噪聲 (LSA)	dB	≤25	≤25	≤25	≤25	≤25	≤25
	徑向間隙	mm	1.0～2.1	1.0～2.2			1.05～2.45
電動機	型號		YBF2-180M-2	YBF2-160L-2	YBF2-180M-2	YBF2-200L1-2	YBF2-200L1-2	YBF2-200L2-2
	功率	kW	22	18.5	22	30	30	37
	額定電壓	V	380/660 660/1140	380/660 660/1140	380/660 660/1140	380/660 660/1140	380/660 660/1140	380/660 660/1140
	額定電流	A	42.2/ 24.1 24.1/14.1	35.5/20.05 20.05/11.6	42.2/ 24.1 24.1/14.1	56.4/ 32.8 32.8/18.9	56.4/ 32.8 32.8/18.9	69.8/ 40.3 40.3/23.0
	額定轉速	r/min	2940	2930	2940	2950	2950	2950
	額定效率	%	89.0	89.0	89.0	90.0	90.0	90.5
外形尺寸(長×寬×高)		mm	1699×742×1010	1827×782×1124			2061×880×1255
重量		kg	～441	～440	～483	～563	～577	～694

　　注：表中所列風量和全壓為通用工況下參數，可根據用戶要求進行適當調整。

　　主要用途及適用范圍

　　適用于在煤礦巷道掘進初期，或者巷道斷面不太大，對風量、壓力要求不高時作為壓入式通風機使用。
