FBC（D）Z系列煤礦地面用防爆抽出式（對旋）軸流通風機

　　該系列煤礦用軸流主通風機是公司的主打產品，經過三十多年的技術發展，已形成相對成熟的產品，主要適用于煤礦作地面抽出式主要通風機用，具有結構緊湊、運轉平穩、噪聲低、高效節能、安裝和使用維護方便等特點。近幾年在技術上也有一些新的突破，不但提高了主機隔流腔內電機的支撐強度和散熱效果，還實現了鋼葉片和鑄鋁葉片的體外調節、葉輪軸套分離等技術，同時在主機上也可以加裝手自一體剎車裝置，自動行走機構等，提高了產品的技術含金量。　　產品特點　　1、通風機工作條件　　a) 海拔不超過1000米；? 　　b) 工作溫度:-15℃～+40℃；　　c) 相對濕度:不大于95%RH(+25℃時)；　　d) 無強烈振動和腐蝕性氣體等；　　e) 安裝在煤礦地面使用，輸送介質中允許含有甲烷爆炸性氣體。　　2、通風機的防爆型式：隔爆型，防爆標志：ExdIMb。　　3、該系列通風機是由集流器、主機、防爆電動機、葉輪、擴散器、消音器、擴散塔等部件組成。　　4、通風機采用電動機與葉輪直聯的形式，結構緊湊、運轉平穩、維護方便。　　5、選用YBF、YBF3系列風機用隔爆型三相異步電動機，防爆型式：隔爆型，防爆標志：ExdI。電動機安裝在主機隔流腔內，保證了電動機與風機流道中含有的瓦斯氣體相互隔絕。隔流腔與大氣相通，使新鮮空氣不斷進入，保證電動機散熱良好。　　6、通風機的葉輪分別采用了安裝角可調的機翼扭曲型葉片，可針對礦山通風網絡的工況，及時調整葉片的安裝角，使風機的運行始終處于高效區域內，大大地提高了風機的運行效率，節約了能源。一般情況下，葉片安裝角度增大時，風量增大，電動機功率也隨之增大，反之亦然。　　7、葉片及風機機殼內部采用多次防腐、防潮處理，使風機能在潮濕環境下長時間運行，通風機葉輪部份筒體內壁鑲有H62黃銅保護環，其作用是防止摩擦火花產生。通過摩擦火花試驗測試，解決了葉片在污風中因運行撞擊而引起火災或爆炸的隱患。　　8、通風機可以實現反轉反風，在各種工況條件下，反風率均可達60%以上，不必另設反風道，具有節約基建投資和反風速度快的優點。　　9、通風機對于安裝場地?zé)o特殊要求，即使場地面積小或有地面缺陷的山地也能適應。　　10、通風機一般按水平安裝設計，通風機設計使用年限為20年。通風機在第一次大修前，安全運行時間大于13000h。　　外形結構圖及型號含義　　通風機性能參數表　　1、對旋通風機性能參數表風機型號轉速n （r/min）功率W （kW）風量Q （m3/s）風壓P （Pa）最高靜壓效率% FBCDZ№8 1460 2×11 5～12.5 1425～399 ≥75 FBCDZ№9 1460 2×15 7.5～18 1807～505 ≥75 FBCDZ№10 1470 2×22 10～24 2231～624 ≥80 FBCDZ№11 1480 2×37 14～32 2700～755 ≥80 FBCDZ№12 1480 2×55 18～42 3213～898 ≥80 FBCDZ№13 1480 2×90 23～54 3771～1054 ≥80 FBCDZ№14 980 2×37 20～45 1998～559 ≥80 FBCDZ№15 980 2×55 24～56 2293～641 ≥80 FBCDZ№16 990 2×75 29～68 2609～730 ≥80 FBCDZ№17 990 2×110 35～81 2946～824 ≥80 FBCDZ№18 990 2×132 42～96 3302～923 ≥80 FBCDZ№19 980 2×185 49～113 3679～1029 ≥80 FBCDZ№20 980 2×200 54～120 3877～940 ≥85 740 2×110 43～100 2325～650 ≥85 FBCDZ№21 980 2×220 60～128 4195～997 ≥85 740 2×132 50～110 2563～717 ≥85 FBCDZ№22 980 2×250 64～138 4310～1058 ≥85 740 2×160 57～121 2813～787 ≥85 FBCDZ№23 740 2×185 62～152 3074～860 ≥85 580 2×90 51～119 1889～528 ≥85 FBCDZ№24 740 2×315 72～186 3636～920 ≥85 580 2×110 58～123 2056～575 ≥85 FBCDZ№25 740 2×315 86～205 3532～886 ≥85 580 2×160 66～153 2231～624 ≥85 FBCDZ№26 740 2×355 95～219 3929～1099 ≥85 580 2×185 74～166 2413～675 ≥85 FBCDZ№27 740 2×450 106～245 4237～1185 ≥85 580 2×200 83～192 2603～728 ≥85 FBCDZ№28 740 2×560 118～264 4556～1274 ≥85 580 2×250 93～214 2799～783 ≥85 FBCDZ№29 740 2×630 131～304 4888～1367 ≥85 580 2×315 103～238 3002～840 ≥85 FBCDZ№30 740 2×710 145～336 5230～1463 ≥85 580 2×355 114～264 3213～898 ≥85 FBCDZ№31 740 2×800 152～348 5350～1503 ≥85 580 2×400 126～291 3431～959 ≥85 490 250 106～245

0.0 元 ~~0.0 元~~

主通風機

產品描述

　　產品特點

　　1、通風機工作條件

　　a) 海拔不超過1000米；

　　b) 工作溫度:-15℃～+40℃；

　　c) 相對濕度:不大于95%RH(+25℃時)；

　　d) 無強烈振動和腐蝕性氣體等；

　　e) 安裝在煤礦地面使用，輸送介質中允許含有甲烷爆炸性氣體。

　　2、通風機的防爆型式：隔爆型，防爆標志：ExdIMb。

　　3、該系列通風機是由集流器、主機、防爆電動機、葉輪、擴散器、消音器、擴散塔等部件組成。

　　4、通風機采用電動機與葉輪直聯的形式，結構緊湊、運轉平穩、維護方便。

　　5、選用YBF、YBF3系列風機用隔爆型三相異步電動機，防爆型式：隔爆型，防爆標志：ExdI。電動機安裝在主機隔流腔內，保證了電動機與風機流道中含有的瓦斯氣體相互隔絕。隔流腔與大氣相通，使新鮮空氣不斷進入，保證電動機散熱良好。

　　6、通風機的葉輪分別采用了安裝角可調的機翼扭曲型葉片，可針對礦山通風網絡的工況，及時調整葉片的安裝角，使風機的運行始終處于高效區域內，大大地提高了風機的運行效率，節約了能源。一般情況下，葉片安裝角度增大時，風量增大，電動機功率也隨之增大，反之亦然。

　　7、葉片及風機機殼內部采用多次防腐、防潮處理，使風機能在潮濕環境下長時間運行，通風機葉輪部份筒體內壁鑲有H62黃銅保護環，其作用是防止摩擦火花產生。通過摩擦火花試驗測試，解決了葉片在污風中因運行撞擊而引起火災或爆炸的隱患。

　　8、通風機可以實現反轉反風，在各種工況條件下，反風率均可達60%以上，不必另設反風道，具有節約基建投資和反風速度快的優點。

　　9、通風機對于安裝場地?zé)o特殊要求，即使場地面積小或有地面缺陷的山地也能適應。

　　10、通風機一般按水平安裝設計，通風機設計使用年限為20年。通風機在第一次大修前，安全運行時間大于13000h。

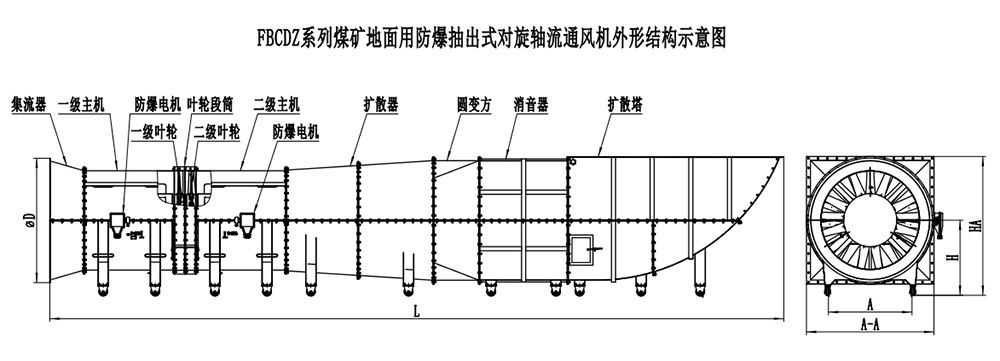

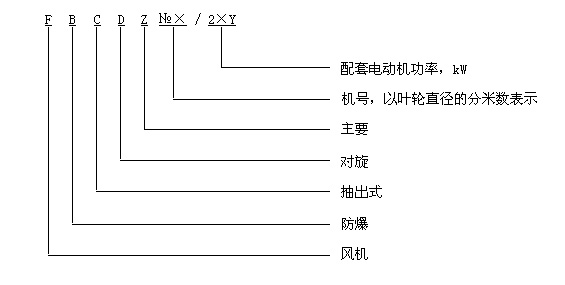

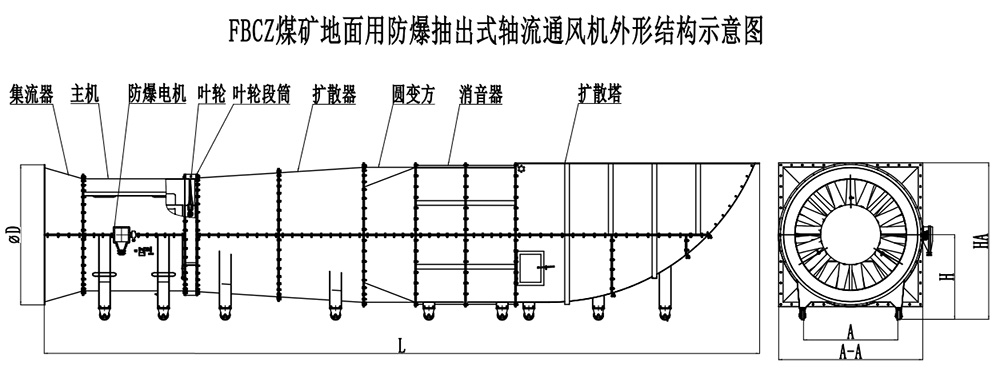

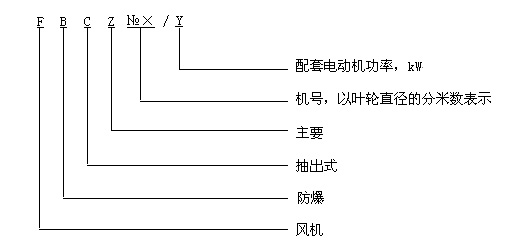

　　外形結構圖及型號含義

　　通風機性能參數表

　　1、對旋通風機性能參數表

風機型號	轉速n （r/min）	功率W （kW）	風量Q （m3/s）	風壓P （Pa）	最高靜壓效率%
FBCDZ№8	1460	2×11	5～12.5	1425～399	≥75
FBCDZ№9	1460	2×15	7.5～18	1807～505	≥75
FBCDZ№10	1470	2×22	10～24	2231～624	≥80
FBCDZ№11	1480	2×37	14～32	2700～755	≥80
FBCDZ№12	1480	2×55	18～42	3213～898	≥80
FBCDZ№13	1480	2×90	23～54	3771～1054	≥80
FBCDZ№14	980	2×37	20～45	1998～559	≥80
FBCDZ№15	980	2×55	24～56	2293～641	≥80
FBCDZ№16	990	2×75	29～68	2609～730	≥80
FBCDZ№17	990	2×110	35～81	2946～824	≥80
FBCDZ№18	990	2×132	42～96	3302～923	≥80
FBCDZ№19	980	2×185	49～113	3679～1029	≥80
FBCDZ№20	980	2×200	54～120	3877～940	≥85
FBCDZ№20	740	2×110	43～100	2325～650	≥85
FBCDZ№21	980	2×220	60～128	4195～997	≥85
FBCDZ№21	740	2×132	50～110	2563～717	≥85
FBCDZ№22	980	2×250	64～138	4310～1058	≥85
FBCDZ№22	740	2×160	57～121	2813～787	≥85
FBCDZ№23	740	2×185	62～152	3074～860	≥85
FBCDZ№23	580	2×90	51～119	1889～528	≥85
FBCDZ№24	740	2×315	72～186	3636～920	≥85
FBCDZ№24	580	2×110	58～123	2056～575	≥85
FBCDZ№25	740	2×315	86～205	3532～886	≥85
FBCDZ№25	580	2×160	66～153	2231～624	≥85
FBCDZ№26	740	2×355	95～219	3929～1099	≥85
FBCDZ№26	580	2×185	74～166	2413～675	≥85
FBCDZ№27	740	2×450	106～245	4237～1185	≥85
FBCDZ№27	580	2×200	83～192	2603～728	≥85
FBCDZ№28	740	2×560	118～264	4556～1274	≥85
FBCDZ№28	580	2×250	93～214	2799～783	≥85
FBCDZ№29	740	2×630	131～304	4888～1367	≥85
FBCDZ№29	580	2×315	103～238	3002～840	≥85
FBCDZ№30	740	2×710	145～336	5230～1463	≥85
FBCDZ№30	580	2×355	114～264	3213～898	≥85
FBCDZ№31	740	2×800	152～348	5350～1503	≥85
	580	2×400	126～291	3431～959	≥85
	490	250	106～245	2449～685	≥85
FBCDZ№32	740	2×800	168～368	5102～1403	≥85
	580	2×500	138～320	3556～1022	≥85
	490	280	117～270	2609～730	≥85
FBCDZ№33	580	2×560	152～351	3888～1087	≥85
FBCDZ№33	490	355	128～296	2775～766	≥85
FBCDZ№34	580	2×900	115～370	5555～1998	≥85
FBCDZ№34	490	400	140～324	2946～824	≥85
FBCDZ№35	580	2×1000	125～403	5887～2116	≥85
FBCDZ№35	490	450	153～353	3121～873	≥85
FBCDZ№36	580	2×1000	178～436	4810～1324	≥85
FBCDZ№36	490	560	167～385	3302～924	≥85

　　2、單級通風機性能參數表

風機型號	轉速n （r/min）	功率W （kW）	風量Q （m3/s）	風壓P （Pa）	最高靜壓效率%
FBCZ№8	1460	5.5	3.6～8.8	465～77	≥75
FBCZ№9	1460	11	4.4～12.5	735～134	≥75
FBCZ№10	1460	18.5	7～17.2	907～166	≥80
FBCZ№11	1480	30	9.3～22.8	1098～201	≥80
FBCZ№12	1480	45	12.1～28.6	1346～239	≥80
FBCZ№13	1480	75	15.4～37.7	1533～280	≥80
FBCZ№14	980	30	13～31.8	812～148	≥80
FBCZ№15	980	37	16～39	932～170	≥80
FBCZ№16	980	55	19～47	1061～194	≥80
FBCZ№17	980	75	23～57	1117～219	≥80
FBCZ№18	980	110	28～68	1342～245	≥80
FBCZ№18	740	22	21～51	765～140	≥80
FBCZ№19	980	132	31～80	1496～273	≥80
FBCZ№19	740	30	23～60	853～156	≥80
FBCZ№20	980	160	38～93	1657～303	≥85
FBCZ№20	740	37	27～70	945～173	≥85
FBCZ№21	980	200	42～107	1827～334	≥85
FBCZ№21	740	45	32～81	1042～190	≥85
FBCZ№22	980	250	51～123	2005～367	≥85
FBCZ№22	740	55	38～93	1143～209	≥85
FBCZ№23	740	75	42～107	1250～229	≥85
FBCZ№24	740	90	48～121	1361～249	≥85
FBCZ№25	740	110	56～137	1477～270	≥85
FBCZ№26	740	132	63～153	1597～292	≥85
FBCZ№27	740	160	71～172	1722～315	≥85
FBCZ№28	740	185	79～192	1852～339	≥85

　　通風機安裝

　　1、通風機安裝前應做以下方面檢查：

　?。?）檢查電動機與控制柜的額定電流和電壓是否相符，絕緣是否合格,否則應進行干燥處理（配套電動機定子繞組冷態絕緣電阻應不小于50 MΩ）。

　?。?）葉片與機殼徑向間隙是否均勻，其徑向單側間隙應不小于葉輪公稱的1‰-2‰，最小間隙應大于2.5mm。

　?。?）葉片是否松動、安裝角是否一致。

　?。?）風機盤車是否靈活，機件是否齊全，有無損傷。

　　發現問題及時處理，方可安裝。

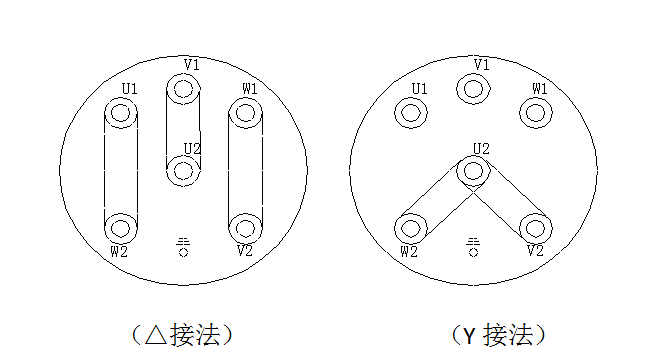

　　2、按所購?fù)L(fēng)機規格處理好安裝場地，清理好巷道，把通風機各部件按順序運至安裝場地，將各部件聯接緊固，根據電動機使用說明書接好電源線及儀表線。電動機接線示意圖如圖所示。

　　3、通風機必須安裝在分支風洞出口地表，保證風機隔流腔換氣口與大氣相通，在出風井口應設防爆門。安裝通風機時，嚴禁將新鮮風流管口堵塞或砌入風硐內，以免影響電動機散熱和防爆效果。

　　4、各部件安裝正確后，方可啟動試車；若有異常情況，必須停車檢查。

　　通風機啟動后，要及時觀察電動機的運轉電流是否超過額定電流，風機流道中是否有異常聲音，發現問題須及時停車檢查。待故障處理完畢后方可啟動。

　　通風機調試

　　1、通風機安裝試運行后，要及時檢查巷道漏風、阻塞情況，保證風巷暢通。

　　2、通風機運行后，檢測通風機供風量是否滿足礦井所需風量，不滿足時應停機將主機聯接螺栓松開后推開主機，打開輪轂蓋板，調整風機葉片安裝角度。

　　3、通風機性能曲線是通過實驗室標準管網測試換算為標準狀態后繪制的，用戶可按煤炭行業標準MT421-1996《煤礦用主要通風機現場性能參數測定方法》測定通風機運行狀況并繪制通風機使用性能曲線，進行工況調節。

　　通風機運行

　　1、通風機在使用過程中，應系統地記錄通風機運行情況，內容包括：

　　（1）通風機啟動和停機時間，停機原因；

　?。?）環境溫度、濕度和大氣壓力；

　?。?）電動機工作電壓、電流、各個軸承溫度、定子溫度；

　?。?）通風機的風壓、風量；

　?。?）軸承加換潤滑脂的時間、數量及牌號；

　　（6）定期檢查中發現的問題及故障排除情況。

　　發現有異常情況要立即停機檢查。

　　2、當需要反風時，應先切斷電源，等葉輪停止旋轉后，再進行反風，否則易損壞電器設備。對有制動剎車的風機，拉動手剎時，應緩緩用力，不得一次用力剎死，以免造成損壞。

　　通風機維護

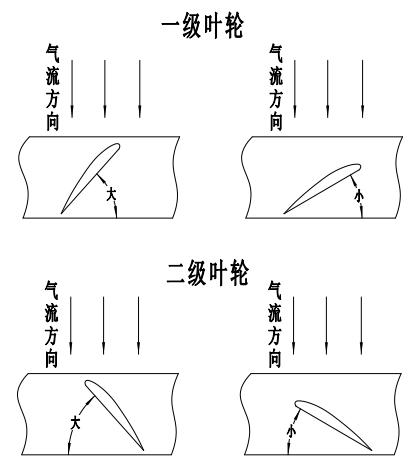

　　1、通風機葉片安裝角的調試方法

　?。?）打開輪轂蓋板，松開葉柄螺母，在輪轂面上找出調整的安裝角度，把葉片迎風面對準此刻度，緊固葉柄螺母并鎖緊，蓋好蓋板，即調整完畢。

　?。?）通風機檢修后，葉片重新安裝時，葉片必須對號入座。如原來位置被打亂必須重新做平衡校正，否則，風機會發生振動。

　　（3）定期清理葉輪表面煤塵，以免造成葉輪振動。

　　注：葉片安裝角指葉片根部迎風面與輪轂端面的夾角。夾角越大，安裝角越大，反之越小。

　　2、通風機在運行過程中，要定期按要求的牌號加入適量的潤滑脂（必須使用電動機說明書要求的牌號）。

　　3、要定期停機檢查通風機各部件

　　（1）看葉片螺母有無松動、變位，發現個別葉片有損壞要及時修理。

　?。?）打開電動機軸承室，檢查潤滑脂。若變質、老化要及時清理后更換新的潤滑脂。

　?。?）工作人員要注意經常觀察監測儀表的可靠性，以防儀表失靈導致事故發生。

　　（4）用戶應根據對旋風機操作規程和使用條件，定期對對旋風機進行檢查、維護和保養。

　　通風機故障及排除方法

故障特征	故障原因	故障識別及排除方法
通風機內有金屬碰撞聲	葉片擦機殼	更換葉片或機殼
	金屬物進入	排除異物
	電動機軸承損壞	更換電動機或軸承
軸承有嘯聲（伴隨溫度升高）	潤滑脂過多或不足或不干凈	減少或加注潤滑脂或清洗軸承
軸承有嘯聲（伴隨溫度升高）	潤滑脂老化或型號不符合	更換潤滑脂
軸承振動并在內部有碰撞聲	潤滑油過多或軸承疲勞磨損	減少潤滑脂或更換軸承
通風機和電動機振動	葉輪動平衡破壞	更換葉輪
	基礎硬度不夠并破壞	檢查基礎
	法蘭連接螺栓松動	檢查所有連接螺母
壓力或風量不夠	風筒漏風或電動機轉速不夠	檢查漏風情況或檢查電動機
振動增大，連續噪聲	風機在不穩定工況下工作	檢查風機進氣和出氣狀況
通風機一級或兩級停止運轉	電動機損壞或電源斷開	更換電動機或接通電源
電源接通后不運轉發出嗡聲	電動機的相序接法錯誤	調換電源線的任意兩相
通風機啟動困難	電源電壓過低或啟動器故障	提高電源電壓或檢查啟動器
